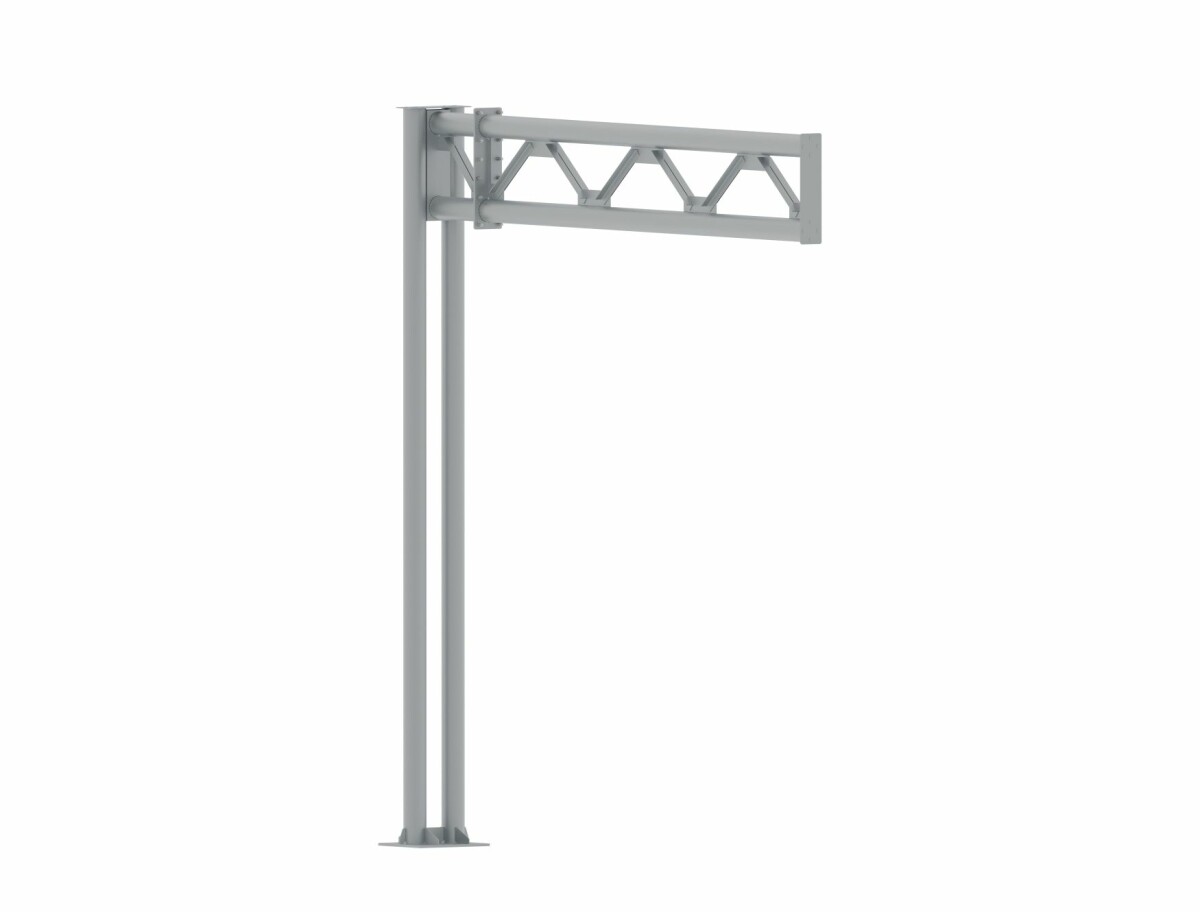

Опоры рамные металлические Г-образные РМГ
Технические характеристики
|
Наименование определяемых величин |
Наименование геометрических параметров |
Предельные отклонения, мм |
|---|---|---|
|
Отклонение линейного размера |
Длина опоры |
± 20 |
|
Поперечное сечение опоры |
± 2 |
|
|
Отклонение от прямолинейности боковой грани |
Прямолинейность боковой грани опоры на участке длиной 2 м |
± 10 |
|
Параметр |
Значение | |
|---|---|---|
|
Высота, м |
6.05 |
|
|
Серия |
3.503.9 |
|
|
Тип опоры |
Г-образная |
|
|
Тип покрытия |
Горячее цинкование по ГОСТ 9.302 и ГОСТ 9.307 |
|
| Гарантийный срок эксплуатации | 24 месяца | |
Варианты исполнения

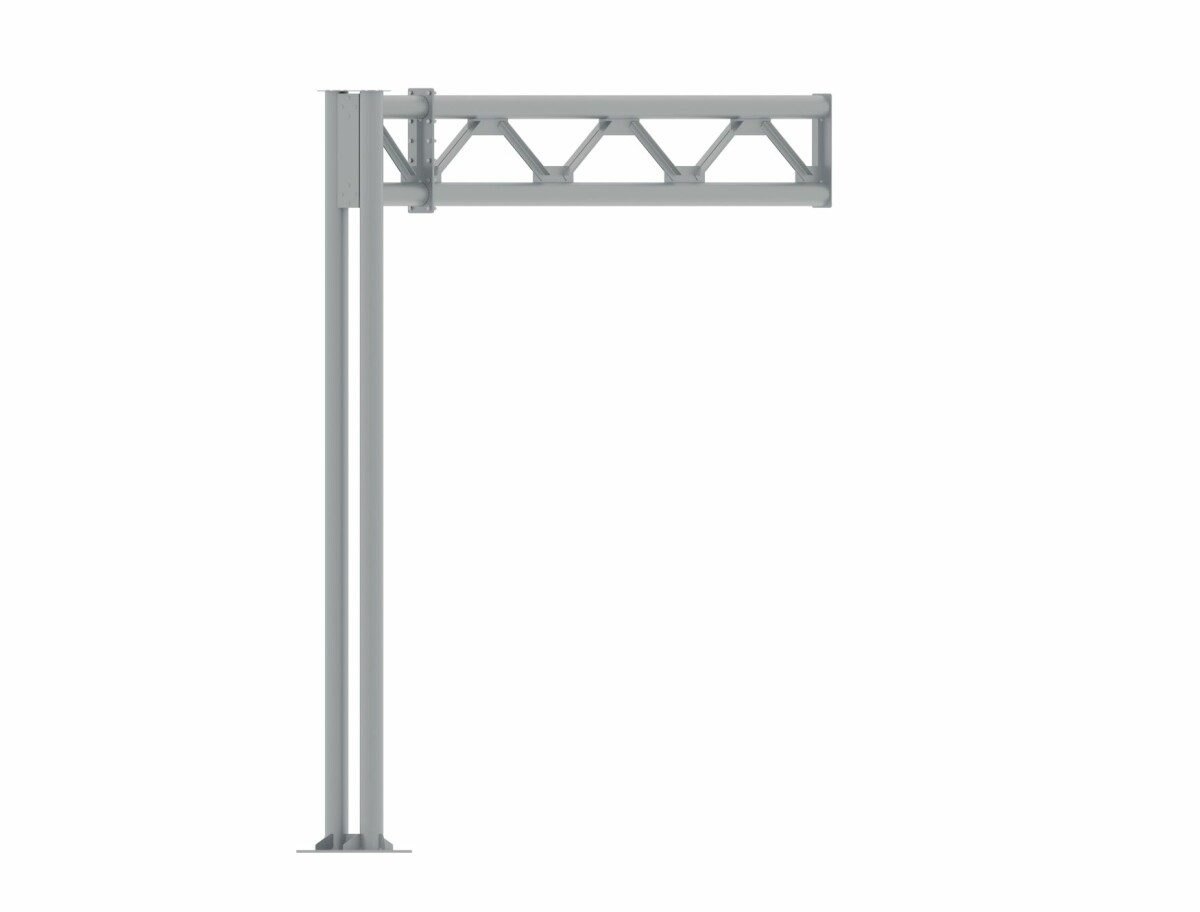

Рамные металлические опоры Г-образной формы с обычным ригелем
|
Исполнение |
Длина (L), м |
Масса, т |
|---|---|---|
|
РМГ-1 |
6.3 |
1.13 |
|
РМГ-2 |
6.3 |
1.43 |
|
РМГ-3 |
4.5 |
0.74 |
|
РМГ-4 |
4.5 |
0.85 |
Комплектация
Стандартная комлектация
- Опора
- Паспорт
- Копия сертификата соответствия ТР ТС 014/2011
